三、案例分析題

　　案例(一)

　　背景資料：

　　某平原區樞紐工程由泵站、節制閘等組成，采用閘、站結合布置方式，泵站與節制閘并排布置于調水河道，中間設分流島，如圖1所示。泵站共安裝4臺立式軸流泵，裝機流量100m3/s，配套電機功率4×1600kW;節制閘最大過閘流量960m3/s。建筑物地基地層結構從上至下依次為淤泥質黏土、中粉質壤土、重粉質壤土、粉細砂、中粗砂等，其中粉細砂和中粗砂層為承壓含水層，承壓水位高于節制閘底板高程。節制閘基礎采用換填水泥土處理。泵站基坑最大開挖深度為10.5m，節制閘基坑最大開挖深度為6.0m(包括換土層厚度)。

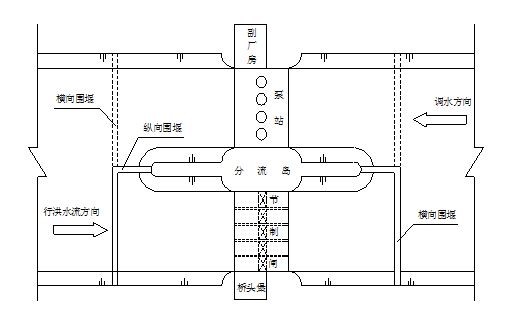

圖1　樞紐工程布置示意圖

　　該樞紐工程在施工期間發生如下事件：

　　事件一：為方便施工導流和安全度汛，施工單位計劃將泵站與節制閘分兩期實施，在分流島部位設縱向圍堰，上、下游分期設橫向圍堰，如圖1所示。縱、橫向圍堰均采用土石結構。在基坑四周布置單排真空井點進行基坑降水。

　　事件二：泵站廠房施工操作平臺最大離地高度38.0m，節制閘啟閉機房和橋頭堡施工操作平臺最大離地高度35.0m。施工單位采用滿堂腳手架進行混凝土施工，利用塔吊進行混凝土垂直運輸，其中廠房外部走廊采用外懸挑腳手架施工。廠房內橋式起重機安裝及室內裝飾工程采用移動式操作平臺施工，泵站機組利用橋式起重機進行安裝;節制閘啟閉機房施工時進行閘門安裝(交叉作業)，閘門在鋪蓋上進行拼裝。

　　事件三：施工單位為加強施工安全生產管理，在施工區入口處懸掛“五牌一圖”，對施工現場的“三寶”、“四口”、“五臨邊”作出明確規定和具體要求。

　　問題：

　　1.指出本樞紐工程等別、主要建筑物級別以及施工圍堰的洪水標準范圍。

　　2.根據事件一，本樞紐工程是先施工泵站還是先施工節制閘?為什么?

　　3.事件一中基坑降水方案是否可行，為什么?你認為合適的降水方案是什么?

　　4.根據事件二的施工方案以及工程總體布置，指出本工程施工現場可能存在的重大危險源(部位或作業)。

　　5.事件三中提到的“四口”指的是什么?

　　參考答案：

　　1.樞紐工程等別為Ⅱ等，主要建筑物級別為2級，施工圍堰洪水標準范圍為10～20年一遇。

　　2.先施工節制閘。根據事件一分期實施方案和工程總體布置，本工程分兩期實施主要是方便施工導流，先施工節制閘，利用原有河道導流(泵站無法進行施工導流);在泵站施工時可利用節制閘導流。

　　3.不可行。因為粉細砂和中粗砂層滲透系數較大，地基承壓含水層水頭較高(承壓水位高于節制閘底板高程)，因此不宜采用單排真空井點降水。宜采用管井降水方案。

　　4.基坑支護與降水，土方和石方開挖，起重吊裝，腳手架，模板，拆除爆破，圍堰等。

　　5.“四口”是指樓梯口、出入通道口、預留洞口、電梯井口。
